噴淋系統作為建筑消防安全的重要組成部分，其元件的可靠性與配置直接關系到系統性能與人員財產安全。本文圍繞“噴淋報警閥可以兩個信號閥共用一個模塊嗎？”這一工程實踐與設計中的常見問題展開論述。

一、基本概念與工作原理
1.1 噴淋報警閥（Alarm Valve）

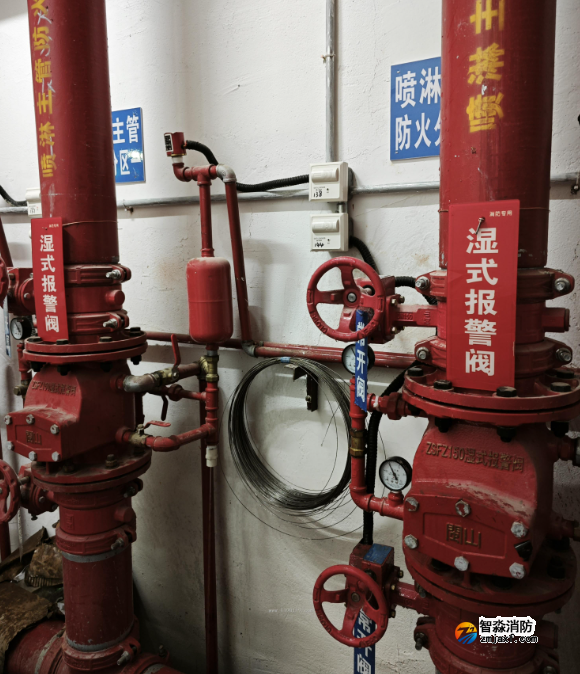

噴淋報警閥是自動噴水滅火系統中的關鍵元件，通常設置在噴水系統與水源之間，用于在噴頭啟動出水時自動開啟主水流，同時產生報警信號并維持系統的供水壓力。報警閥有多種類型（如濕式報警閥、干式報警閥、預作用報警閥和雙動閥等），其核心功能包括：控制水流、觸發機械或電氣報警、與閥后管網隔離。

1.2 信號閥（Supervisory/Pressure Switch 等）
“信號閥”在不同語境下可指與噴淋系統聯動的壓力開關、流量開關或電氣信號采集裝置。通常用來將機械動作（如閥門開度、管網泄漏、壓力變化）轉化為電氣信號，供消防控制中心（FACP）或監控系統處理。信號閥可分為監視（supervisory）型和報警型，前者用于常態監護（如閥門位置信號），后者用于火警報警（如報警閥動作或流量開關檢測到流量）。

1.3 “模塊”（Module）的含義
在現代消防系統中，“模塊”一詞常用于指代用于接口適配或信號轉換的電氣/電子設備，例如：信號采集模塊、輸入輸出模塊、流量/壓力信號集中器等。模塊通常具備若干路輸入或輸出通道，用以將來自多個現場檢測元件的電信號匯總并向消防控制盤或樓宇自控系統（BMS）傳送。

二、是否可以共用：規范與標準視角
2.1 國家與行業規范
在中國，消防設施的設計、安裝與驗收需遵循相關標準與規范，例如《建筑滅火系統設計規范》（GB 50084）、《自動噴水滅火系統設計規范》（GB 50084—2017 等）、以及地方消防技術規范、工程實施細則等。這些規范對報警裝置、信號傳輸、聯動邏輯、布線以及故障監測等方面提出了明確要求。規范通常強調信號的可靠性、獨立性與可識別性，要求關鍵安全信號應具備獨立可靠的傳輸路徑或必要的冗余。

2.2 對“共用模塊”的具體規定
規范一般不會逐字規定“兩個信號閥是否可以共用一個模塊”，而是通過對系統功能的要求來間接制約此類設計。例如：

• 對報警回路的獨立性與不可干擾性有明確要求，關鍵報警信號應保證不會因其他回路故障而喪失或誤觸發。

• 對于重要防護區域或關鍵設備，要求有必要的監測冗余與狀態可追溯性。
  因此，判定兩個信號閥共用一個模塊是否合規，需要依據該模塊的電氣隔離能力、故障影響范圍以及系統的整體聯動與監測需求來判斷。

三、技術可行性分析
3.1 信號類型與模塊通道設計
若兩個信號閥輸出的是獨立、開關型（無源干接點或有源開關）的電氣信號，且模塊為每一路提供獨立輸入電路、獨立光耦或隔離器、并單獨上報每一路的狀態，則從信號處理角度看“共用同一模塊”是可行的——即模塊內部有多個獨立通道，各通道互相隔離，任何一路的故障或動作不會影響其他路。然而若模塊將多路信號做匯合處理后統一輸出為一條匯合信號，那么在報警識別與故障定位上會存在問題，且存在誤報警或誤判的風險。

3.2 電氣隔離與干擾
模塊若沒有合理的隔離設計（例如共享電源、共地回路、無獨立濾波或保護），則一條線路的短路、接地故障或電磁干擾可能影響模塊內其他通道，造成誤觸發或失靈。對于消防系統，電氣隔離、抗干擾和短路容錯能力是設計的重點，建議模塊采用獨立輸入隔離或帶有短路保護的分路器設計。

3.3 冗余與可靠性
在消防系統中，關鍵動作（例如報警閥動作）的檢測通常要求高度可靠。若兩個信號閥代表兩個獨立的保護區域或兩處不同功能（例如一個用于正常報警，另一個用于監視閥門位置），共用模塊可能在故障時影響兩路信號的可用性，從而降低系統整體可靠性。為提高可靠性，可采用雙回路冗余、主備模塊或單獨通道直接接至消防控制盤。

四、風險評估
4.1 報警識別與定位困難
當兩個信號閥共用一個模塊并且模塊對外只輸出合并信號時，消防控制中心無法準確辨識究竟是哪一路觸發，增加了現場排查、延誤救援或誤操作的可能性。

4.2 單點故障風險（SPOF）
共用模塊如果存在單點故障，會同時影響兩路信號，導致同時失去兩處監測能力。對于關鍵區域或具有高風險的場所（如重要機房、化學品倉庫等），這種設計不可接受。

4.3 驗收與責任劃分問題
消防驗收過程中，驗收機構會依據規范與圖紙核查信號布置與報警回路的獨立性。如因共用模塊導致不滿足規范要求，可能被要求整改，增加工程成本和驗收時間。同時，若發生火災時因信號混淆導致救援延誤，責任認定也會復雜化。

五、實際工程場景與應用建議
5.1 場景區分

• 非關鍵、輔助區域：在對可靠性與定位要求不高的場景，且模塊設計具備獨立通道與電氣隔離的情況下，可考慮由一臺模塊同時接入兩路或多路信號，以節約成本與布線。前提是每一路信號在模塊內保持獨立上報，且能夠在控制盤中分別顯示。

• 關鍵或高風險區域：不建議共用模塊。應保證每一路關鍵信號單獨獨立接至控制盤，或采用有冗余與自檢功能的模塊化設計，避免單點故障影響多路監測。

5.2 模塊選擇要點

• 獨立通道與電氣隔離：模塊應為每一路信號提供獨立回路與隔離保護，最好具備光耦隔離或繼電器隔離。

• 故障檢測與報警：模塊應能上報短路、斷路等故障狀態，便于電氣維護與快速排查。

• 通訊與地址化：建議采用可地址化模塊或支持現場總線的模塊，使系統能在消防控制盤上精確識別每一路輸入。

• 防干擾設計：抗浪涌、抗雷擊、濾波與短路保護是必要功能，特別是在電磁環境復雜或長距離布線時。

• 兼容性與合規性：模塊應符合相關國家標準與消防產品認證，且與所使用的消防控制盤兼容。

5.3 布線與安裝建議

• 分路布線：盡可能采用單獨屏蔽雙絞線或按規范要求的電纜規格分別接至模塊輸入，避免共用地線、共用屏蔽不當引發干擾。

• 物理隔離：對重要回路在配線箱或控制柜內物理隔離，減少人為誤操作導致的誤接或誤斷。

• 標識與記錄：現場設備與模塊通道應有清晰標識，施工與維保記錄完整，便于后期排查與驗收。

六、消防聯動與系統集成角度
6.1 聯動邏輯的準確性
消防聯動邏輯依賴于準確、可區分的輸入信號。如共用模塊導致信號模糊，聯動邏輯（例如風閥關閉、消防電梯回層、聲光報警觸發等）可能被錯誤執行或遺漏，從而影響滅火與人員疏散效率。

6.2 與樓宇自控系統（BMS）對接
現代建筑往往將消防信號與樓宇自控系統或遠程監控平臺對接。若模塊不能提供逐點地址化或不可區分信號，將影響B(tài)MS的狀態監測與事件記錄，降低智慧化管理能力。

結論：兩個信號閥能否共用一個模塊并沒有“一刀切”的絕對答案，關鍵在于模塊的內部設計（是否為獨立通道與電氣隔離）、系統對信號獨立性與可靠性的需求、相關規范的具體要求以及工程場所的風險等級。在某些非關鍵場景且模塊具備足夠隔離能力與逐路上報功能時，共用模塊是可行且經濟的選擇；但在關鍵防護區域或?qū)捎眯耘c定位有較高要求的場合，則不建議共用，必須保證各信號獨立接入并具備必要的冗余。

具體建議：
