3.1.1 特點
GST-LD-SD128 總線制操作盤是消防控制系統中的輔助設備，為啟/?？偩€設備提供一種便捷的
操作方式，主要具有以下特點：
（1）本操作盤采用模塊化結構設計，可與 JB-QG-GST5000、JB-QT-GST5000、JB-QG -GST9000、
JB-QT-GST9000 火災報警控制器/消防聯動控制器配合使用，且可根據工程需要靈活配置控制點數。
（2）本操作盤操作簡單、配置靈活，用戶可以用一個按鍵啟/停單個總線設備，也可用一個按鍵
啟/停一組總線設備。
（3）本操作盤能夠直觀的指示出總線設備當前的啟動及反饋狀態，方便用戶查看。
（4）本操作盤不直接連接總線設備，無需外部接線。
3.1.2 主要技術指標
（1）容量：每塊操作盤有 128 個手動按鍵、128 組指示燈（每組指示燈含 1 只啟動指示燈、1 只
反饋指示燈）
（2）接口：10P 通訊接口，連接回路板，每塊回路板最多連接 2 塊本操作盤
（3）工作電壓：DC5V，電壓范圍 DC4.75V~DC5.25V
（4）功耗＜2W
（5）使用環境：
溫度：0℃～+40℃
相對濕度≤95%，不凝露
（6）外形尺寸：484mm×178mm
3.1.3 結構特征、安裝與布線
GST-LD-SD128 總線制操作盤由控制板和燈板組成，控制板與燈板之間采用插針方式連接，其面

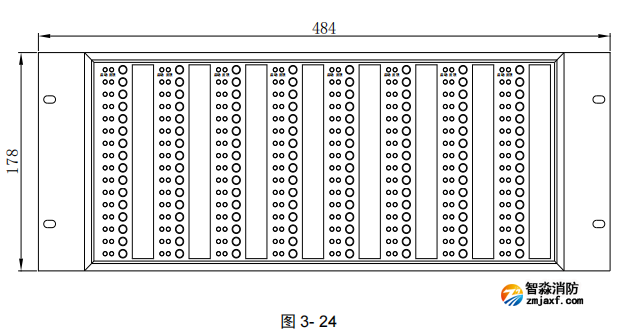

板示意圖如圖 3-24 所示：
GST-LD-SD128 總線制操作盤面板燈、鍵含義如下：
（1）按鍵：每路 1 只手動按鍵，用于啟/停對應定義的總線設備。
（2）啟動燈：紅色，發出命令信號時該燈點亮，如果 10s 內未收到反饋信號，該燈閃爍。
（3）反饋燈：紅色，接收到對應的總線設備反饋信號時，該燈點亮。
3.2 GST-LD-SD128H 總線制操作盤
3.2.1 特點
GST-LD-SD128H 總線制操作盤是消防控制系統中的輔助設備，為啟/?？偩€設備提供一種便捷的
操作方式，主要具有以下特點：
（1） 本操作盤采用模塊化結構設計，可與 JB-QG-GST5000H、JB-QT-GST5000H、JB-QGGST9000H、JB-QT-GST9000H 火災報警控制器/消防聯動控制器配合使用，且可根據工程
需要靈活配置控制點數。
（2） 本操作盤操作簡單、配置靈活，用戶可以用一個按鍵啟/停單個總線設備，也可用一個
按鍵啟/停一組總線設備。
（3） 本操作盤能夠直觀的指示出總線設備當前的啟動及反饋狀態，方便用戶查看。
（4） 本操作盤不直接連接總線設備，無需外部接線。
3.2.2 主要技術指標
（1）容量：每塊操作盤有 128 個手動按鍵、128 組指示燈（每組指示燈含 1 只啟動指示燈、1 只
反饋指示燈）
（2）接口：10P 通訊接口
（3）工作電壓：DC5V，電壓范圍 DC4.75V~DC5.25V
（4）功耗＜2W
（5）使用環境：
溫度：0℃～+40℃
相對濕度≤95%，不凝露
（6）外形尺寸：484mm×178mm
3.2.3 結構特征、安裝與布線
GST-LD-SD128H 總線制操作盤由手動操作盤主控板和手動操盤擴展板組成，手動操作盤主控板與

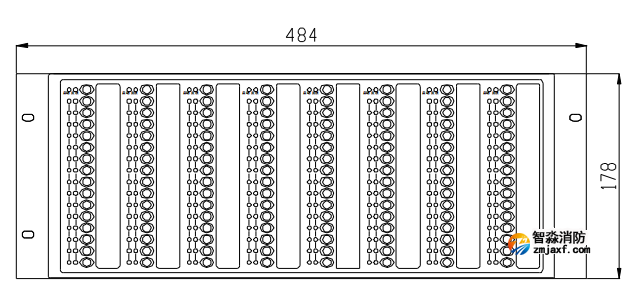

手動操盤擴展板之間采用排線方式連接，其面板示意圖如圖 3-25 所示：
GST-LD-SD128H 總線制操作盤面板燈、鍵含義如下：
（4）按鍵：每路 1 只手動按鍵，用于啟/停對應定義的總線設備。
（5）啟動燈：紅色，發出命令信號時該燈點亮，如果 10s 內未收到反饋信號，該燈閃爍。
（6）反饋燈：紅色，接收到對應的總線設備反饋信號時，該燈點亮。
